Dispozitiv de ascultat prin perete F999R

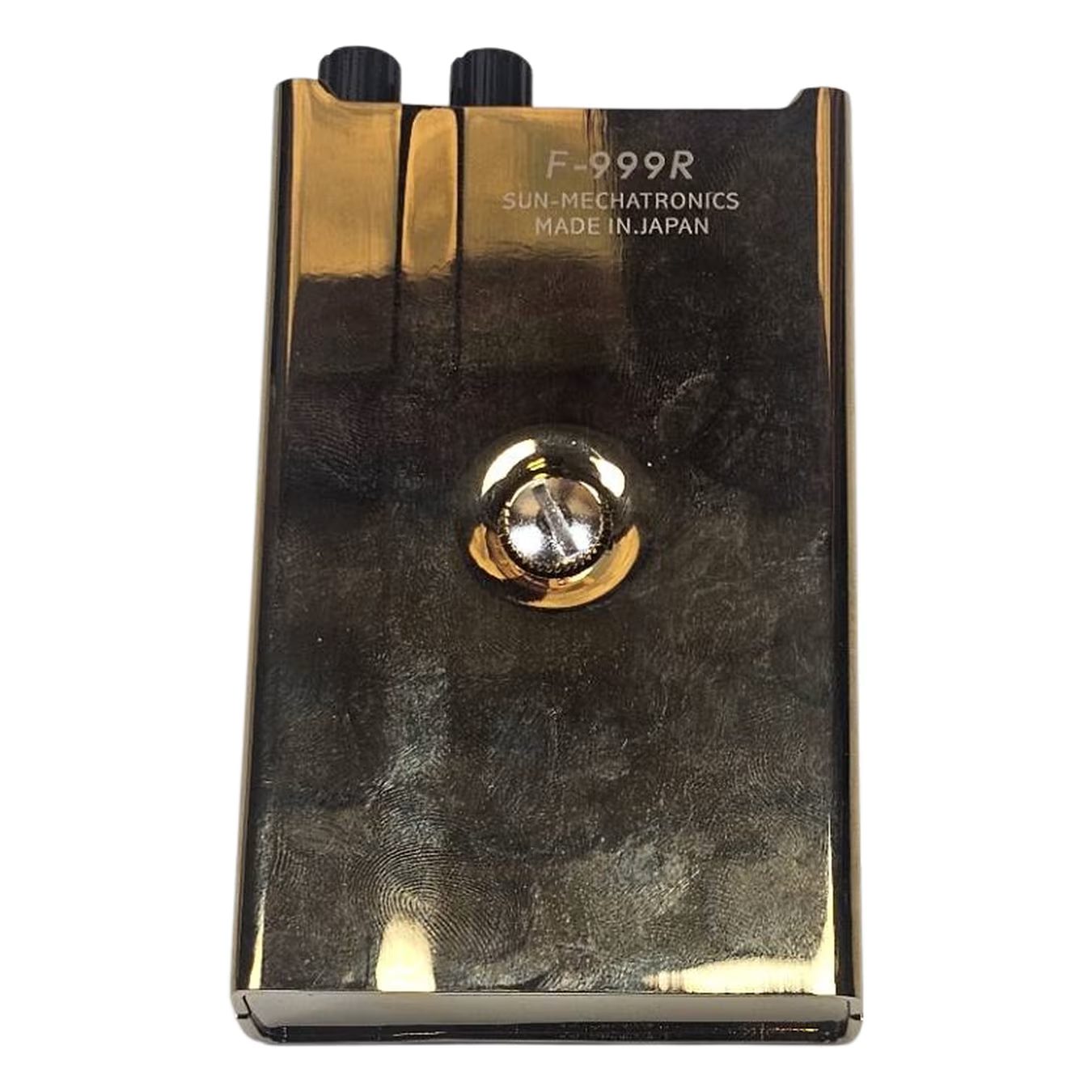

Dispozitivul de ascultare prin perete F999R este un aparat profesional pentru inspectarea acustică a conductelor și a sistemelor de încălzire prin pardoseală. Microfonul de contact captează vibrațiile sonore de la suprafața verificată, iar modulul principal amplifică semnalul pentru a fi ascultat prin căști. Modelul are carcasă metalică, patru benzi de frecvență și reducere automată a zgomotului. Gama de frecvențe și intensitatea sunetului se reglează cu ajutorul unor comenzi separate.

Dispozitiv de ascultare prin perete pentru verificarea conductelor și a sistemului de încălzire prin pardoseală

Cu ajutorul acestui dispozitiv de ascultat prin perete puteți asculta sunete în timpul căutării scurgerilor în conducte și al inspectării sistemului de încălzire prin pardoseală. În timpul inspecției, microfonul de contact trebuie să atingă suprafața verificată. Căștile incluse în set se conectează la ieșirea separată de ascultare a modulului principal.

Țineți microfonul de contact stabil pe locul de verificare. Nu îl glisați lateral pe suprafață, deoarece se poate deteriora. Când treceți la un alt punct, ridicați-l și așezați-l din nou.

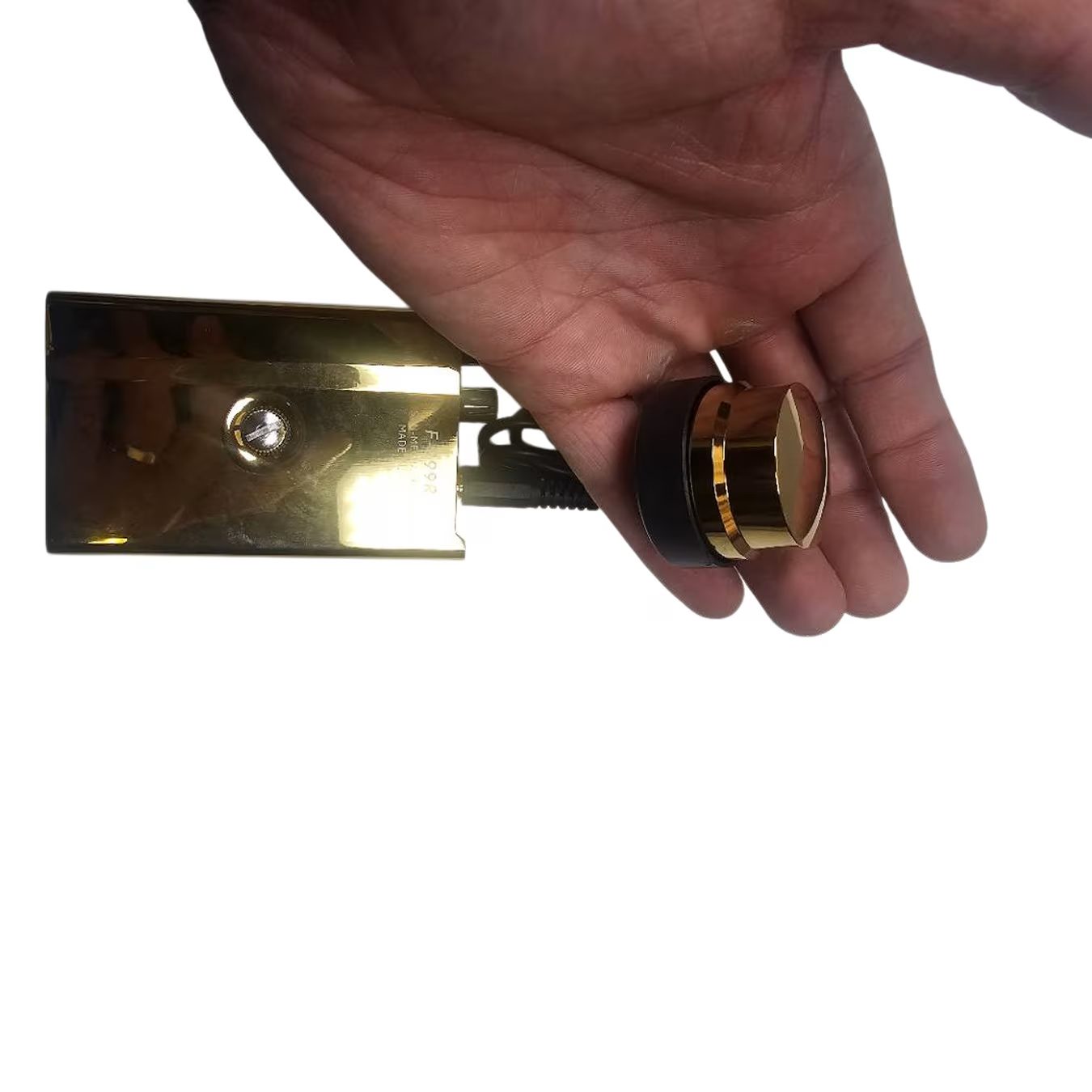

Dispozitiv de ascultat prin perete – Cum funcționează microfonul de contact

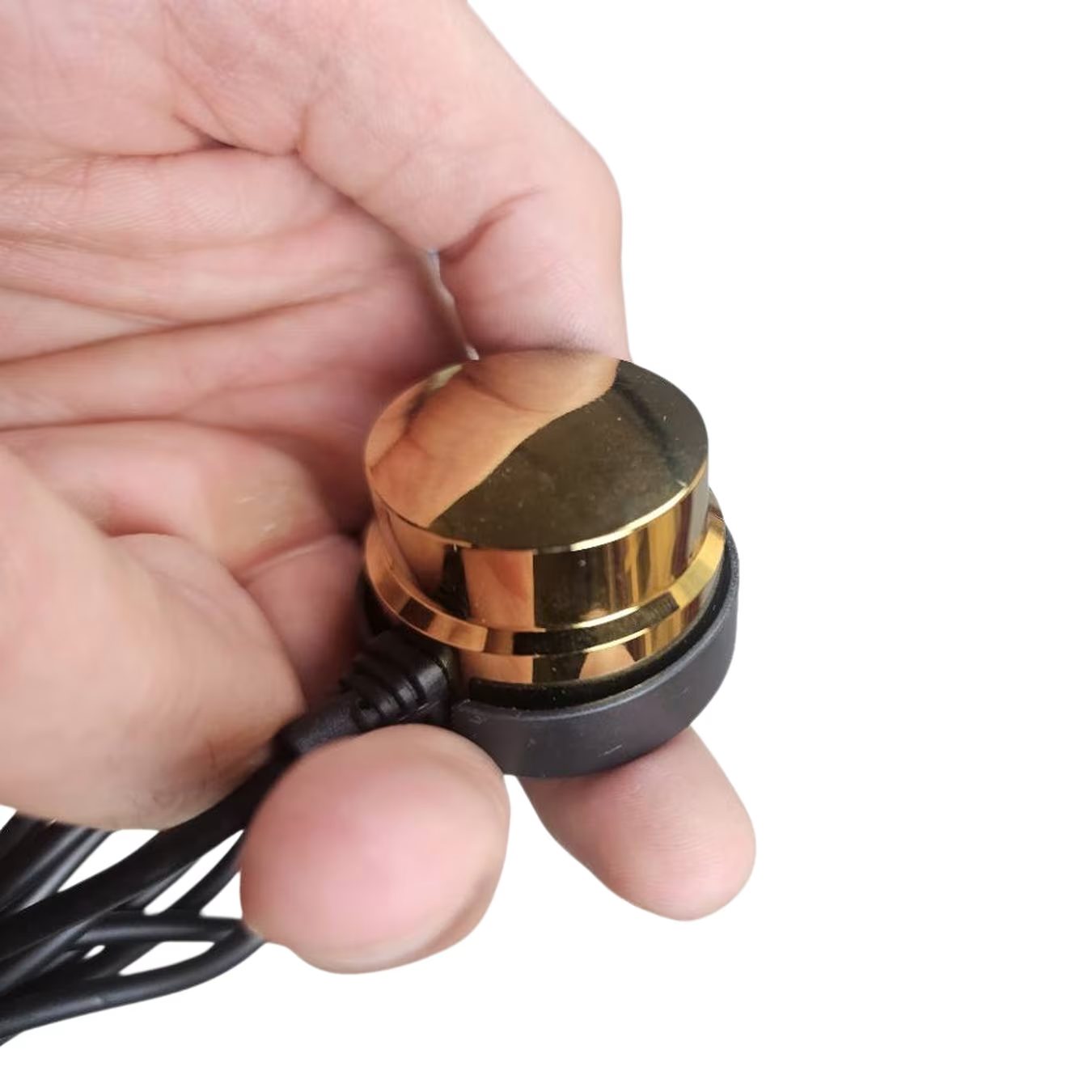

Microfonul de contact captează vibrațiile conductei verificate în punctul în care este așezat. Modulul principal amplifică semnalul recepționat și transmite sunetul către căști. Pentru a asculta o altă porțiune a conductei, mutați microfonul în noua poziție. Țineți-l stabil pe suprafață în timp ce ascultați și reglați sunetul.

Controlul se face de la modulul principal. De pe acesta selectați banda de frecvență și intensitatea sunetului în căști. Microfonul de contact rămâne lipit de țeavă în timpul reglării. Astfel, puteți testa diferitele poziții ale selectorului într-un singur și același loc, înainte de a trece la următorul punct.

Dispozitiv de ascultare prin perete cu patru benzi de frecvență

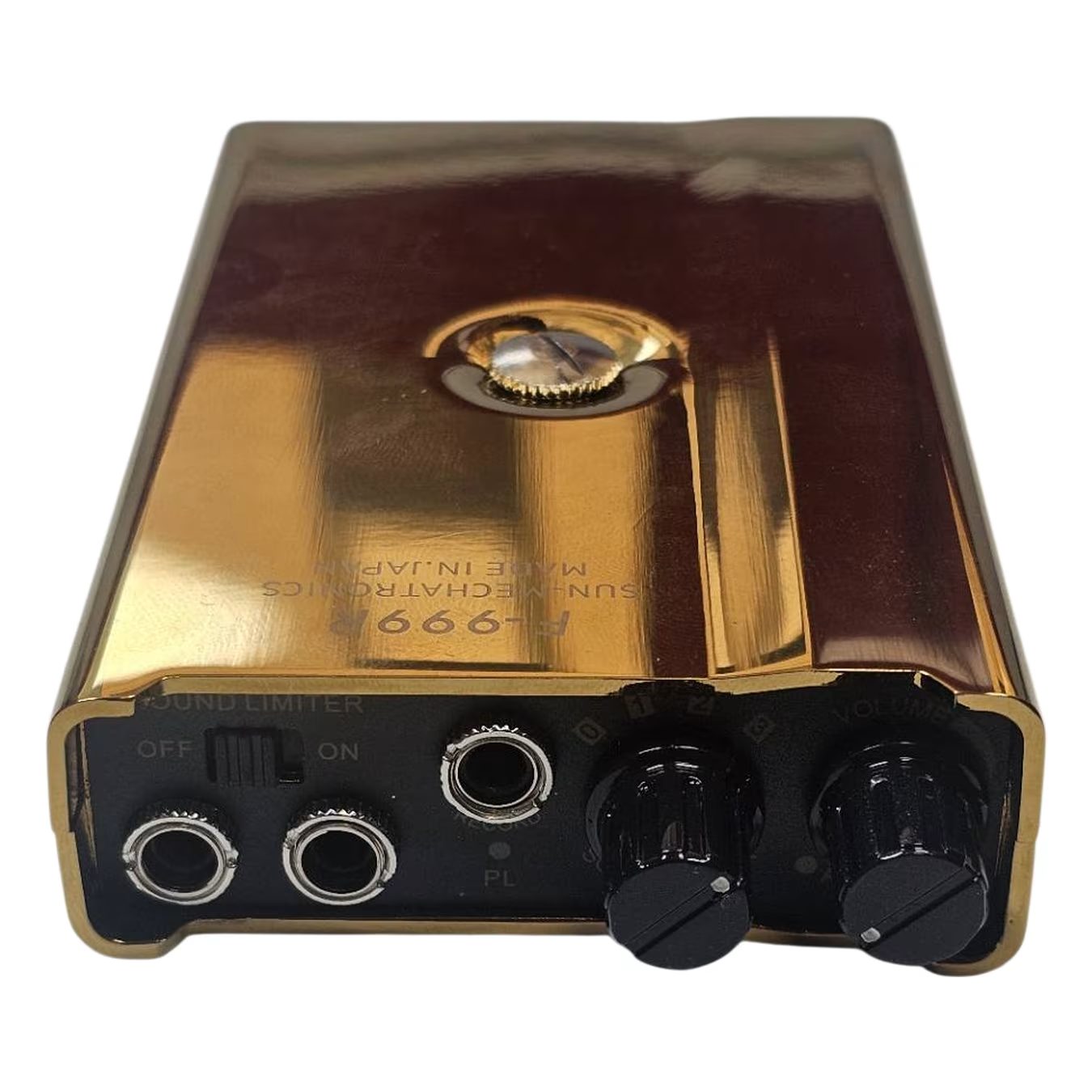

Dispozitiv de ascultare prin perete dispune de patru benzi de frecvență de funcționare. Selectorul de frecvență are pozițiile 0, 1, 2 și 3, fiecare cu o bandă de frecvență diferită. Setarea obișnuită de funcționare este poziția 3. Dacă doriți să ascultați sunetul într-o altă bandă, selectați o altă poziție și apoi reglați intensitatea acestuia. Schimbarea benzii și reglarea intensității sunt setări separate.

Poziția 3 acoperă intervalul 100-700 Hz, poziția 2 are intervalul 700-900 Hz, poziția 1 este 900-1100 Hz, iar poziția 0 are intervalul 1100-1600 Hz. Testați-le pe rând, în timp ce microfonul de contact este așezat stabil pe suprafață. Măriți intensitatea sunetului treptat cu ajutorul regulatorului separat, până când atingeți un nivel adecvat pentru ascultare cu căștile.

Dispozitiv de ascultare prin perete – Alimentare și conectare pentru înregistrare

Dispozitivul de ascultare prin perete F999R este alimentat de o baterie de 9 V de tip 6F22, inclusă în set. Durata de funcționare este de 10-23 de ore, în funcție de intensitatea sunetului. În timpul inspecției nu este necesară conectarea la o priză electrică. Regulatorul de intensitate a sunetului servește și la pornirea dispozitivului. Când îl rotiți în sensul acelor de ceasornic, se aprinde indicatorul de alimentare.

Pentru a înregistra sunetul în timpul verificării cu acest microfon de ascultare prin perete, conectați un înregistrator extern la mufa prevăzută în acest scop. Înregistrarea se salvează pe înregistrator. Acesta și cablul de conectare se achiziționează separat. Înainte de a le achiziționa, verificați compatibilitatea cu ieșirea modelului F999R. Efectuați o înregistrare de probă pentru a verifica conexiunea înainte de a începe inspecția.

Caracteristici tehnice

• Model: F999R
• Carcasă: metalică
• Microfon de contact: rotund
• Sensibilitatea microfonului de contact: -60 dB
• Amplificarea maximă a semnalului audio: de 25 000 de ori
• Reducerea zgomotului: automată
• Poziția 3: 100-700 Hz
• Poziția 2: 700-900 Hz
• Poziția 1: 900-1 100 Hz
• Poziția 0: 1 100-1 600 Hz
• Alimentare: 1 baterie de 9 V, tip 6F22
• Consum de curent: 13–33 mA
• Autonomie: 10-23 ore, în funcție de intensitatea sunetului
• Ieșiri: pentru căști și pentru un dispozitiv extern de înregistrare

Ce conține setul

• 1 x Dispozitiv de ascultat prin perete F999R
• 1 x Microfon circular cu contact

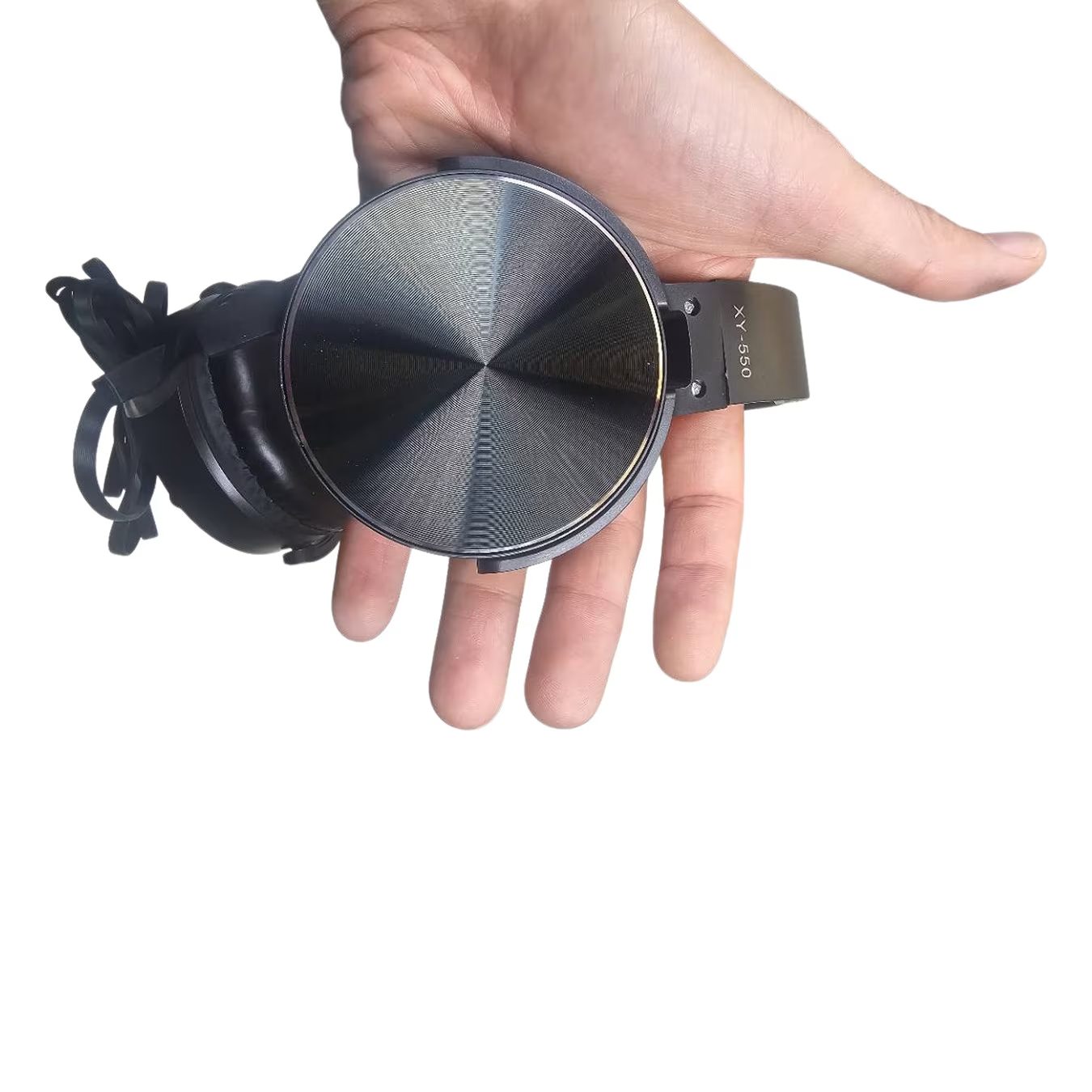

• 1 x Căști
• 1 x Baterie de 9 V
• 1 x Manual de utilizare

Instrucțiuni de utilizare

Conectați căștile la ieșirea audio, iar microfonul de contact — la intrarea pentru microfon. Rotiți butonul de pornire și de reglare a volumului în sensul acelor de ceasornic. La pornire, indicatorul de alimentare se aprinde.

Așezați microfonul de contact în mod stabil pe suprafața conductei verificate. Setarea standard de funcționare este poziția 3. Dacă este necesar, încercați și celelalte poziții ale selectorului de frecvență pentru a alege banda de ascultare. Reglați intensitatea sunetului cu ajutorul butonului separat.

Pentru a verifica un alt punct, ridicați microfonul de contact și așezați-l din nou, fără a-l glisa de-a lungul conductei. Dacă intenționați să înregistrați sunetul din instalație, verificați compatibilitatea înregistratorului și a cablului cu ieșirea aparatului F999R. Conectați-le și efectuați o înregistrare de probă înainte de a începe inspecția.
