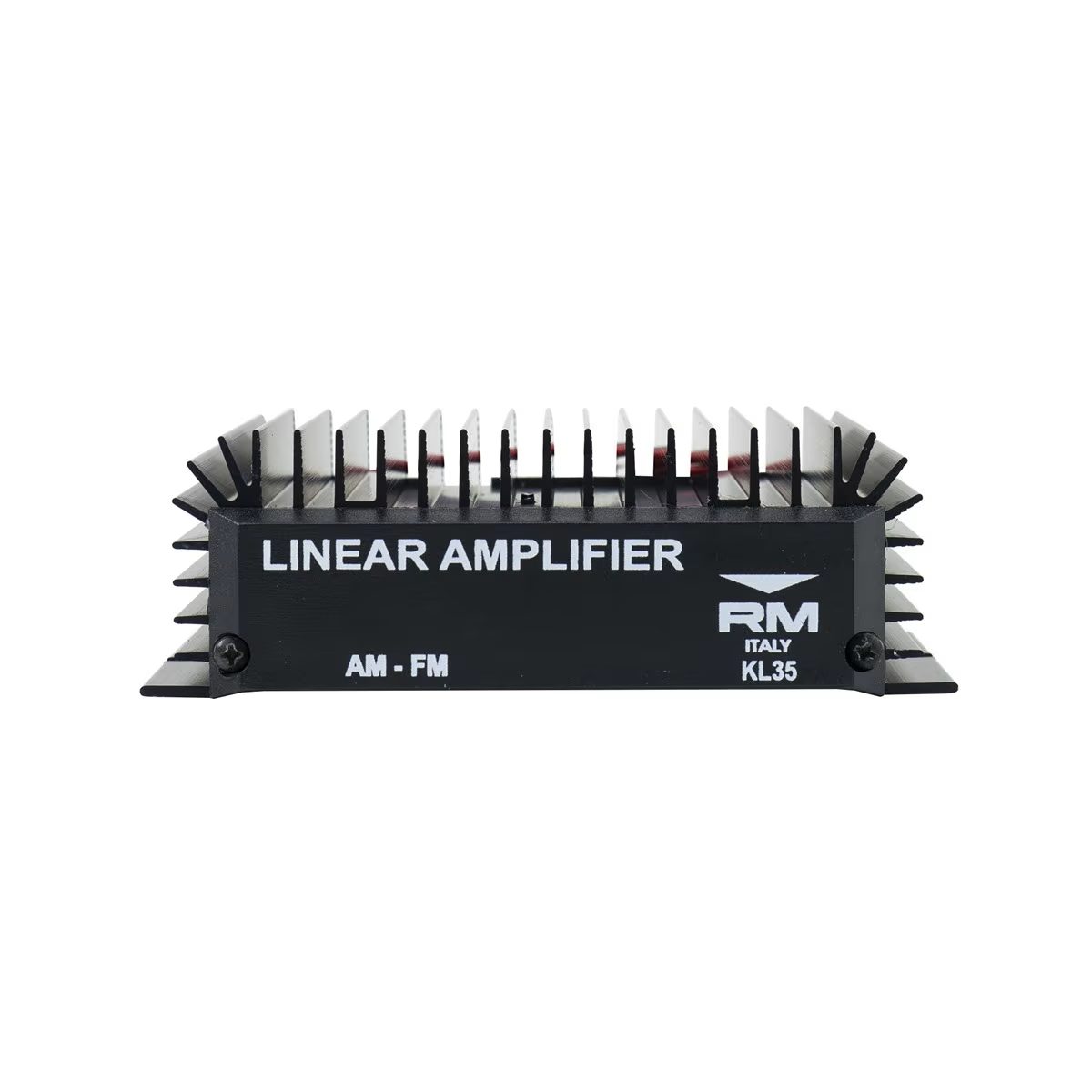

Amplificator semnal radio PNI-KL-35

Amplificator semnal radio PNI-KL-35 este destinat amplificării semnalului echipamentelor de radiocomunicații care funcționează în banda de frecvență cuprinsă între 28 și 29,7 MHz. Modelul suportă modulația AM și FM și asigură o putere de ieșire cuprinsă între 25 și 35 W. Carcasa compactă permite montarea dispozitivului într-un autovehicul sau într-o altă configurație, cu o sursă de alimentare adecvată de 12-14 V c.c.

Amplificatorul are dimensiunile de 120 x 70 x 40 mm și o greutate de 276 de grame. Carcasa este concepută sub formă de radiator, ceea ce facilitează disiparea căldurii generate în timpul funcționării. Acest lucru permite dispozitivului să păstreze dimensiuni relativ reduse, fără a fi necesar un ventilator separat.

Amplificator semnal radio pentru comunicații AM și FM

PNI KL 35 funcționează în modurile AM și FM. Puterea maximă de ieșire specificată este de 35 W, iar intervalul de funcționare este cuprins între 25 și 35 W. Funcționarea reală a sistemului depinde de semnalul de intrare, de sursa de alimentare, de cablurile utilizate, de antenă și de reglarea acesteia.

Acest amplificator semnal radio este alimentat cu tensiune continuă de la 12 la 14 V și are un curent de intrare de 4 A. Acesta poate fi utilizat într-un sistem radio auto, atunci când instalația de alimentare îndeplinește cerințele specificate.

Protecția integrată împotriva inversării polarității reduce riscul de avarie în cazul conectării incorecte a conductorului de alimentare pozitiv și negativ. Valoarea nominală specificată a protecției este de 5 A.

Amplificator semnal radio cu SWR și reglarea corectă a antenei

Pentru funcționarea corectă a amplificatorului, sistemul de antenă trebuie să aibă un SWR de intrare în intervalul 1,1 – 1,5. SWR indică gradul de adaptare a antenei și a liniei de alimentare la sistemul radio. Valorile în afara intervalului menționat pot duce la o eficiență redusă și la o solicitare nedorită a echipamentului.

Înainte de utilizare, este necesar ca antena să fie conectată și reglată cu un aparat de măsură adecvat. Nu porniți amplificatorul fără antena conectată și nu îl utilizați dacă valoarea SWR se află în afara limitelor admise.

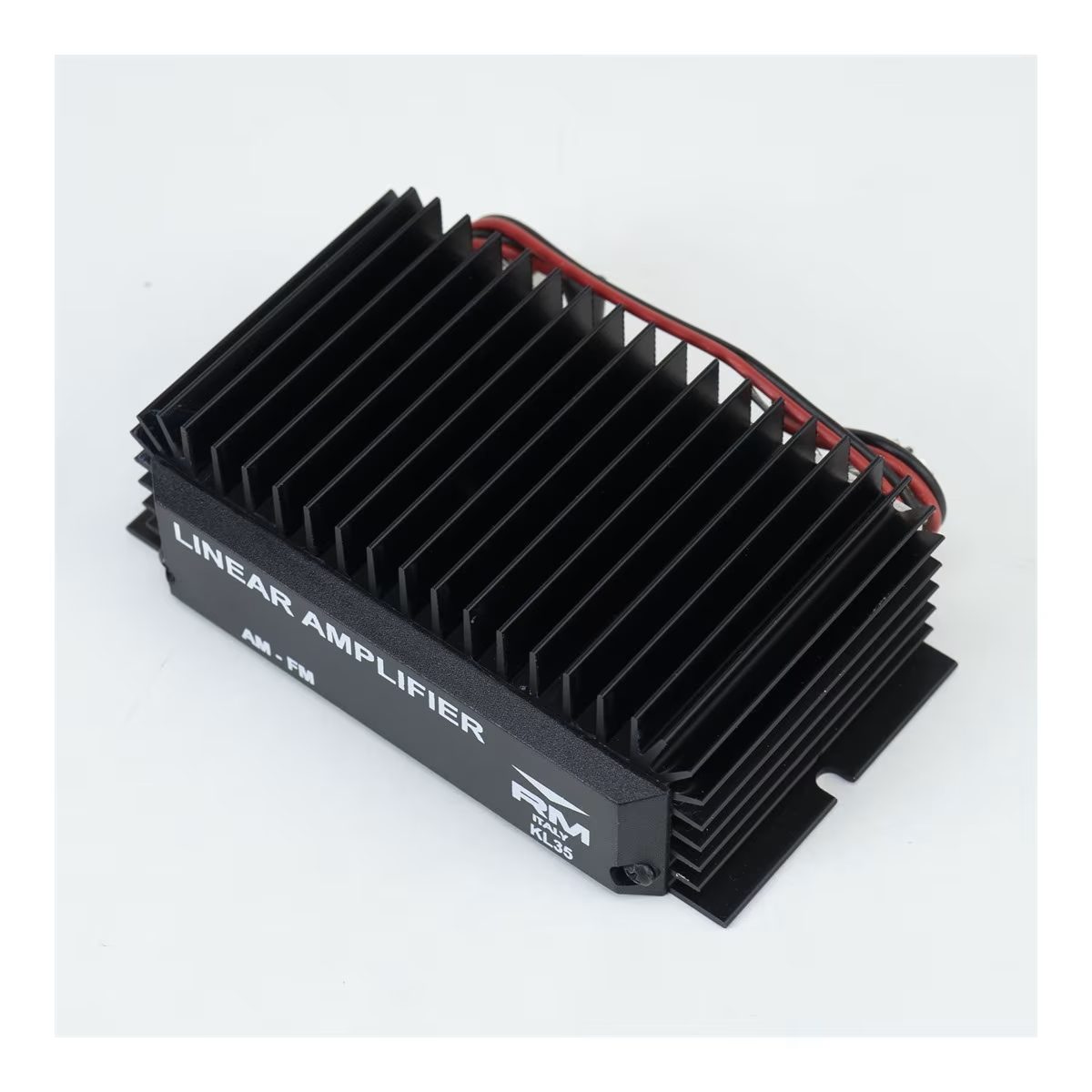

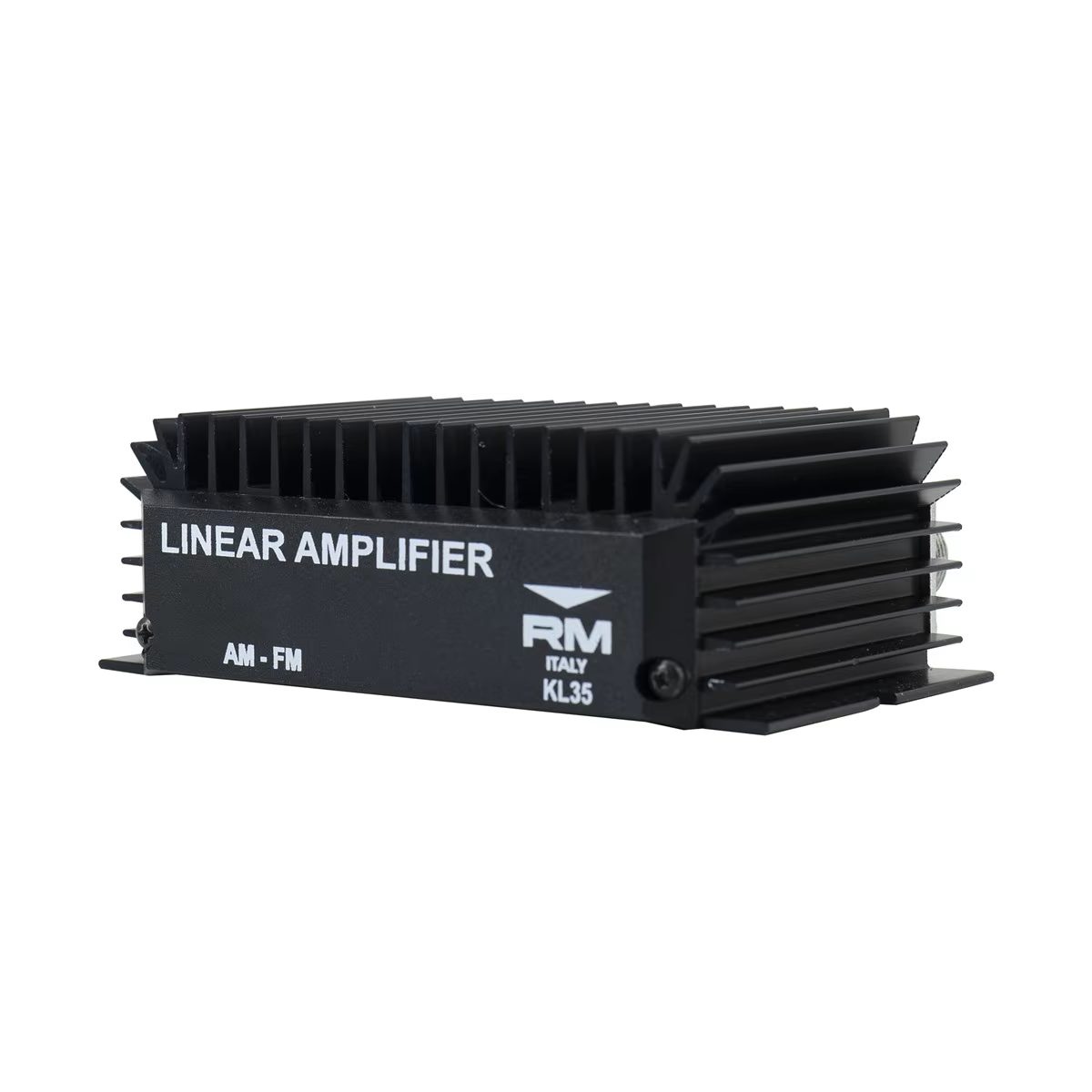

Amplificator semnal radio cu design compact și răcire pasivă

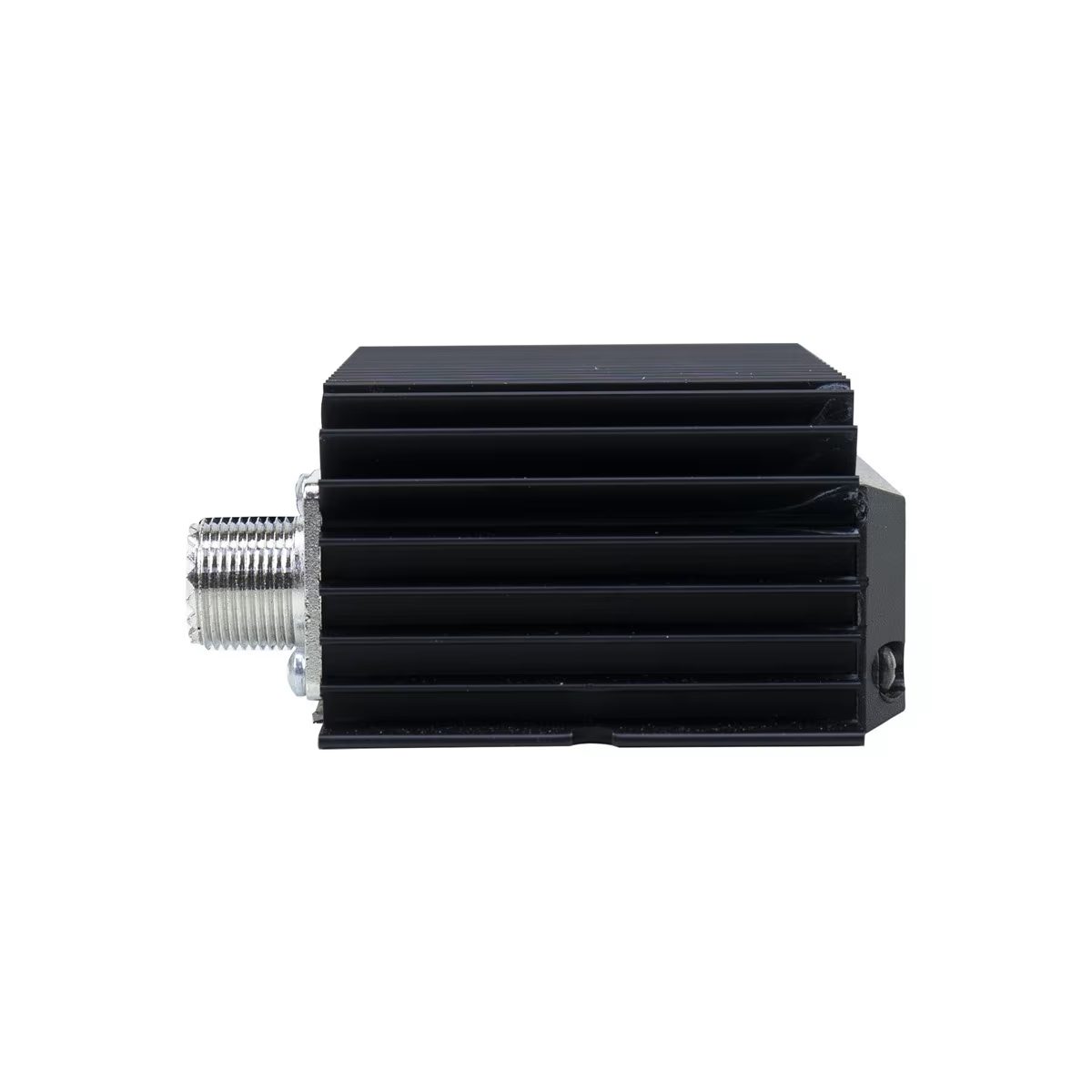

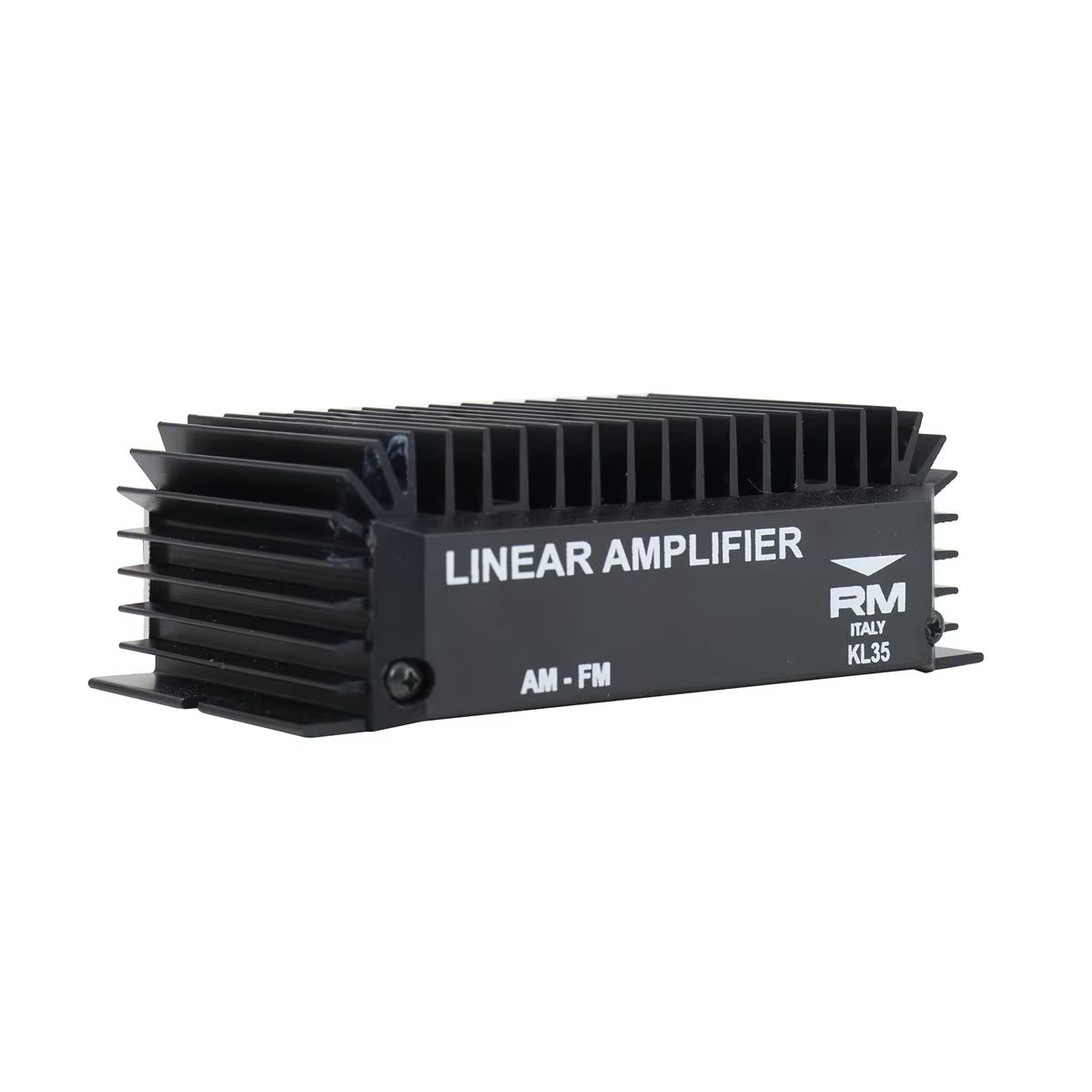

Carcasa cu nervuri îndeplinește și rolul de radiator. Nervurile de pe suprafață măresc suprafața de disipare a căldurii și contribuie la răcirea pasivă. Pentru o disipare normală a căldurii, trebuie lăsat un spațiu liber în jurul carcasei.

Nu așezați dispozitivul lângă surse de căldură intensă și nu acoperiți suprafețele de răcire. La montarea în mașină, alegeți un loc care să permită o fixare stabilă și să nu împiedice conducerea.

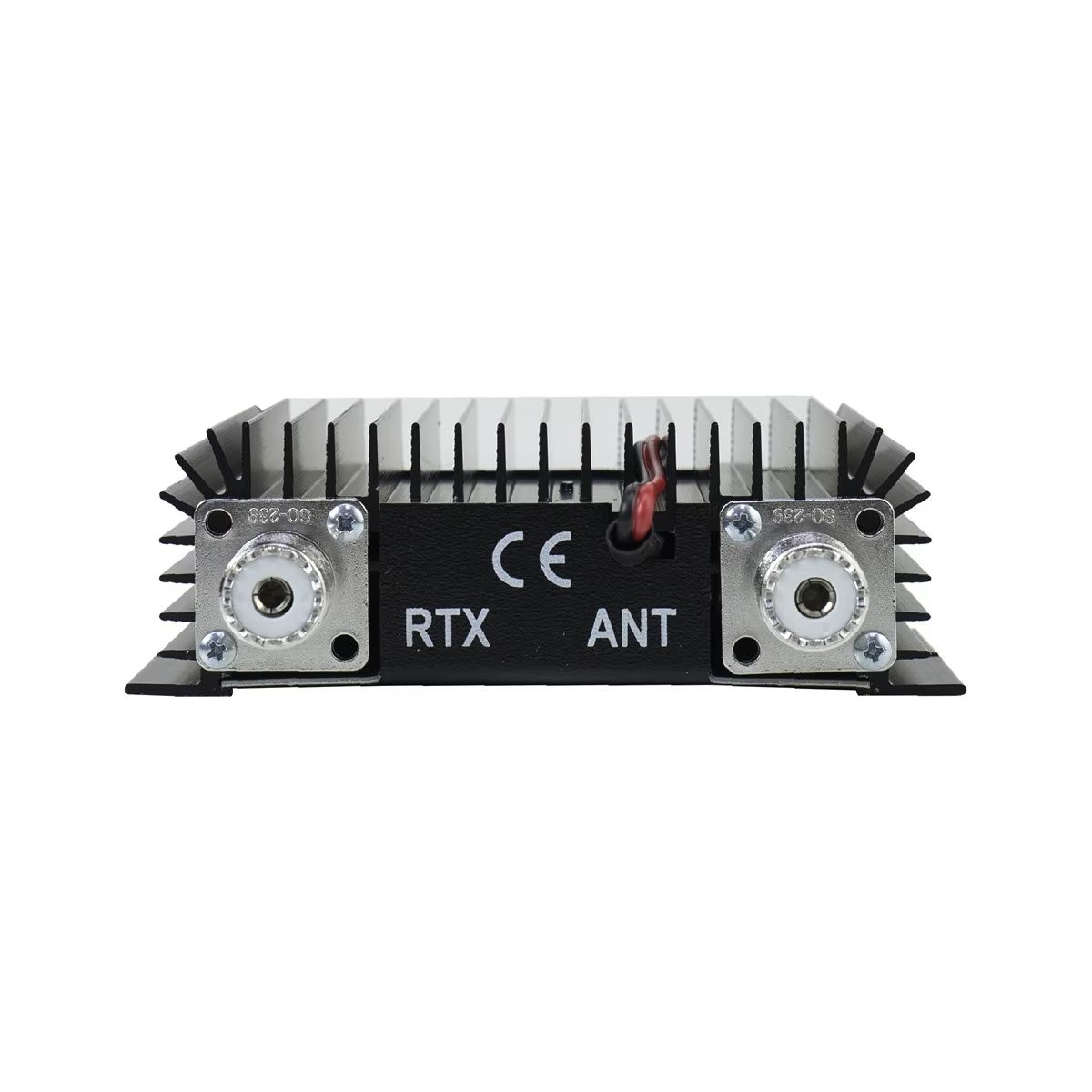

Amplificator semnal radio – conectare și funcționare

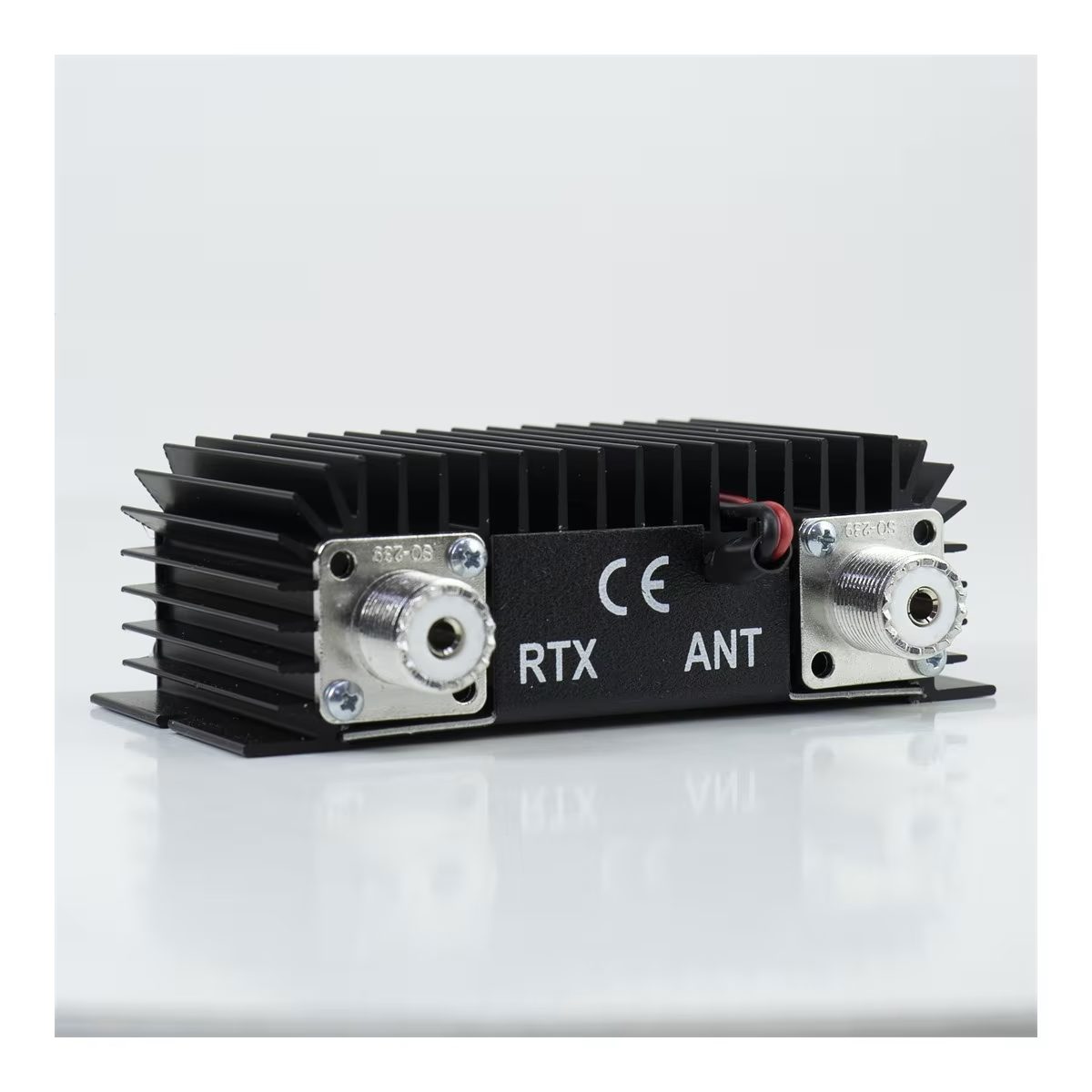

Amplificatorul radio PNI KL 35 trebuie conectat numai la o sursă de alimentare adecvată de 12-14 V c.c. Înainte de pornire, verificați polaritatea, starea cablurilor și a tuturor conectorilor. Antena trebuie montată și reglată înainte de a alimenta sistemul cu curent.

După conectare, verificați SWR și asigurați-vă că valoarea măsurată se încadrează între 1,1 și 1,5. Dacă valoarea este mai mare, opriți echipamentul și reglați sistemul de antenă. Nu efectuați transmisii prelungite cu o antenă reglată incorect.

Amplificatorul nu modifică de unul singur calitatea sistemului de antenă. Pentru o funcționare corectă sunt necesare o antenă adecvată, o reglare corectă, o alimentare stabilă și conexiuni realizate corespunzător.

Caracteristici tehnice

• Producător: PNI
• Model: KL 35
• Număr de catalog: PNI-KL-35
• Gama de frecvențe: 28-29,7 MHz
• Moduri suportate: AM/FM
• Putere de ieșire: 25-35 W
• Tensiune de alimentare: 12-14 V CC
• Curent de intrare: 4 A
• SWR de intrare admisibil: 1,1-1,5
• Protecție: siguranță/element de protecție de 5 A
• Protecție împotriva polarității inversate: da
• Răcire: pasivă, prin carcasă de tip radiator
• Dimensiuni: 120 x 70 x 40 mm
• Greutate netă: aproximativ 276-280 grame
• Garanție conform PNI API: 12 luni
• EAN: 5949066522451

Ce conține setul

• 1 x Amplificator semnal radio PNI-KL-35

Instrucțiuni de utilizare

• Instalați amplificatorul într-un loc stabil și bine aerisit.
• Conectați antena adecvată și preconfigurată.
• Verificați SWR-ul sistemului de antenă.
• Conectați echipamentul de radiocomunicații la amplificator.
• Verificați polaritatea sursei de alimentare.
• Alimentați cu curent continuu de 12–14 V.
• Opriți funcționarea dacă carcasa se încălzește neobișnuit sau dacă apare o problemă cu semnalul.
