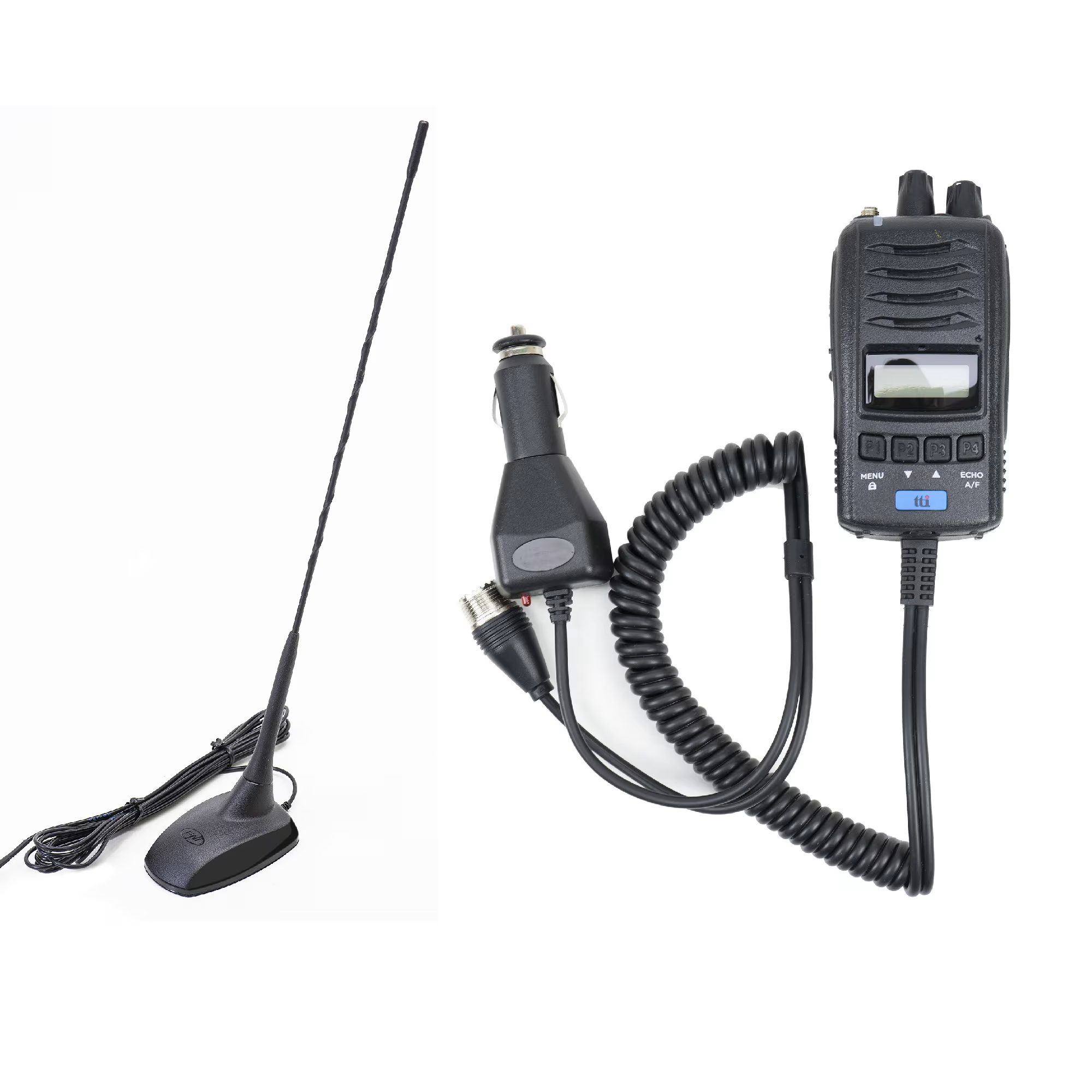

CB radio set cu antena PNI Extra 48

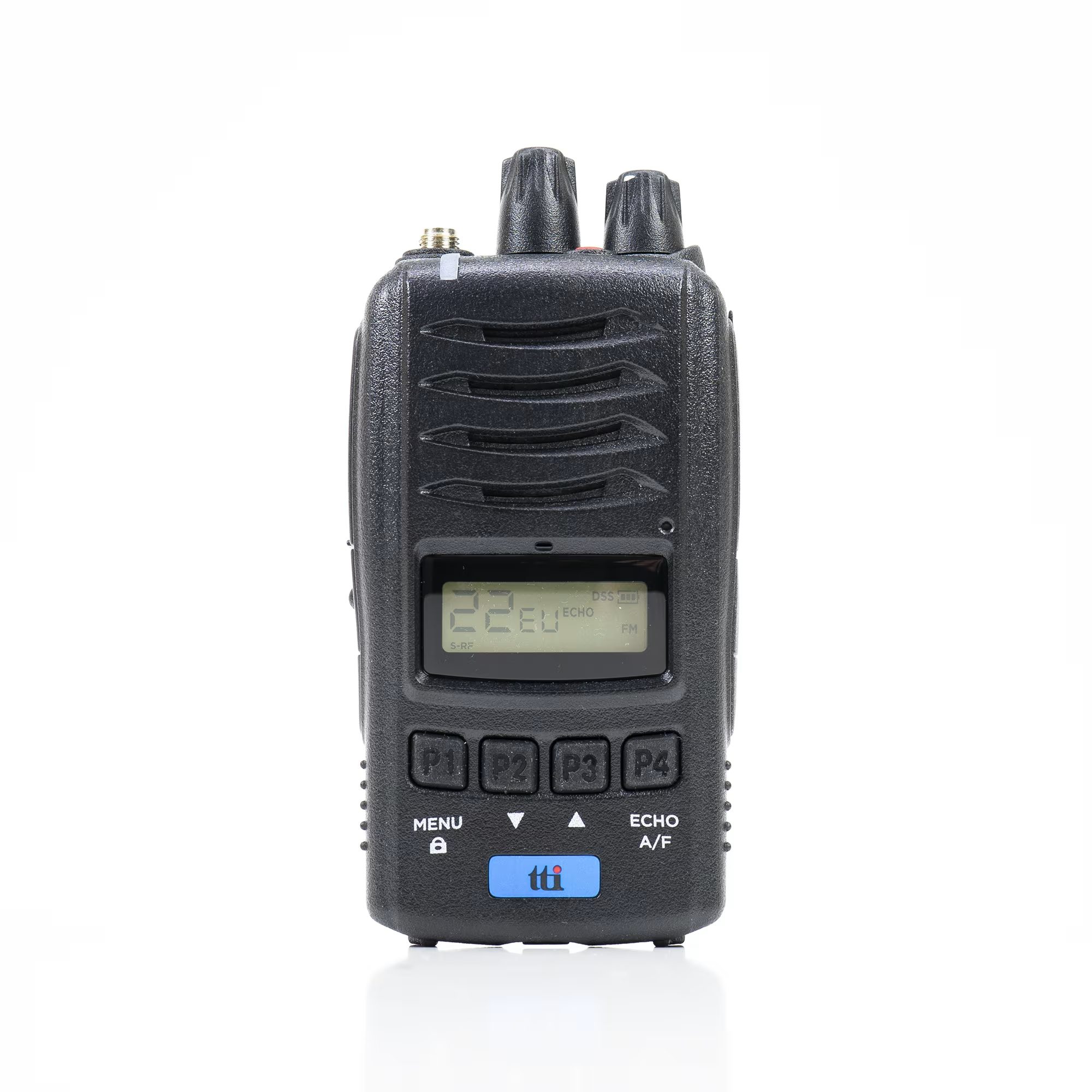

Acest set CB radio include modelul TTi TCB-H100E și o antenă compactă PNI Extra 48. Stația are dimensiunile unui model portabil, dar, în configurația standard, este concepută pentru a fi utilizată în mașină, prin intermediul adaptorului de antenă și al celui de alimentare incluse. Aceasta suportă modulația AM și FM, dispune de 40 de canale și atinge o putere de emisie de până la 4 W.

CCB radio – Carcasă portabilă și funcționalitatea unei stații mobile

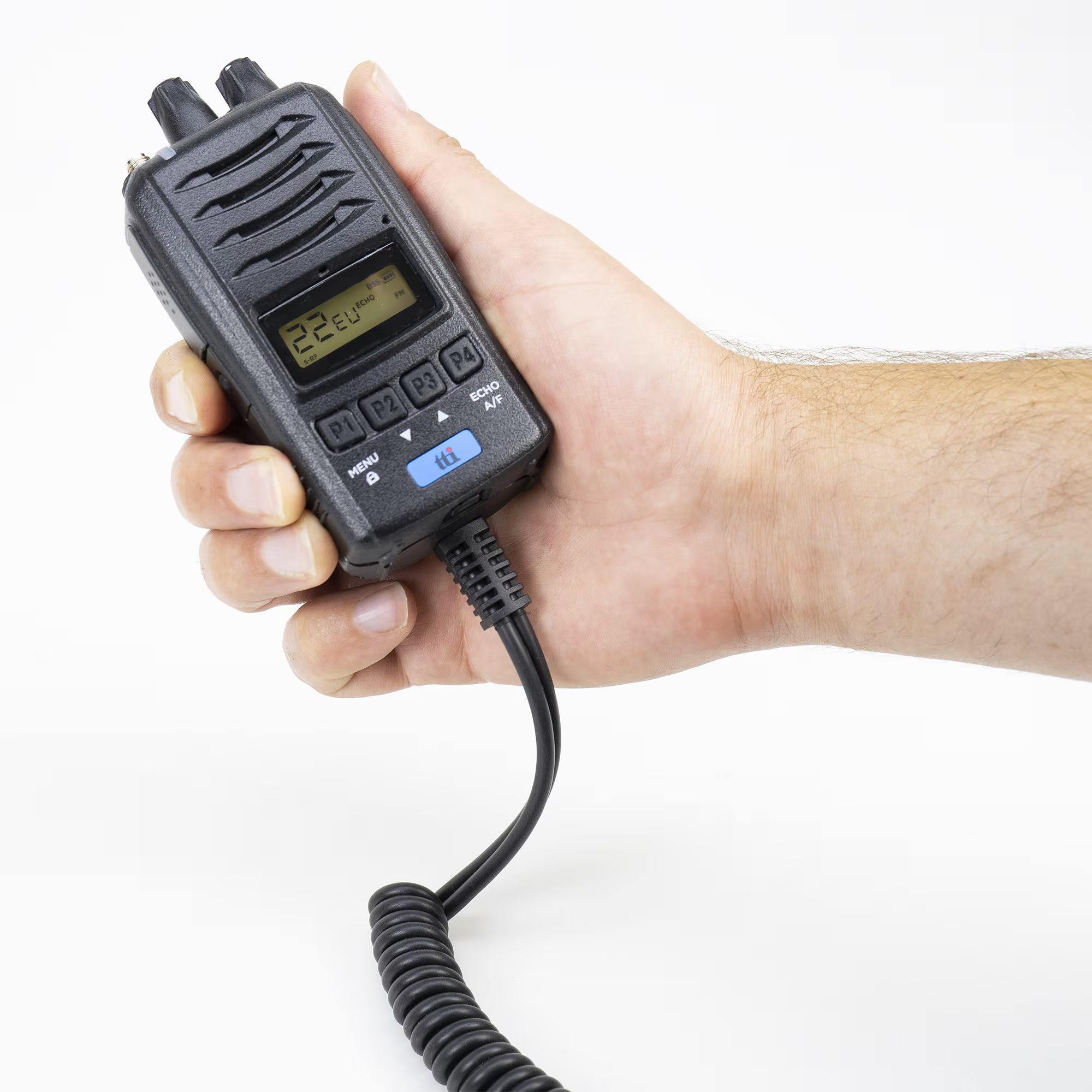

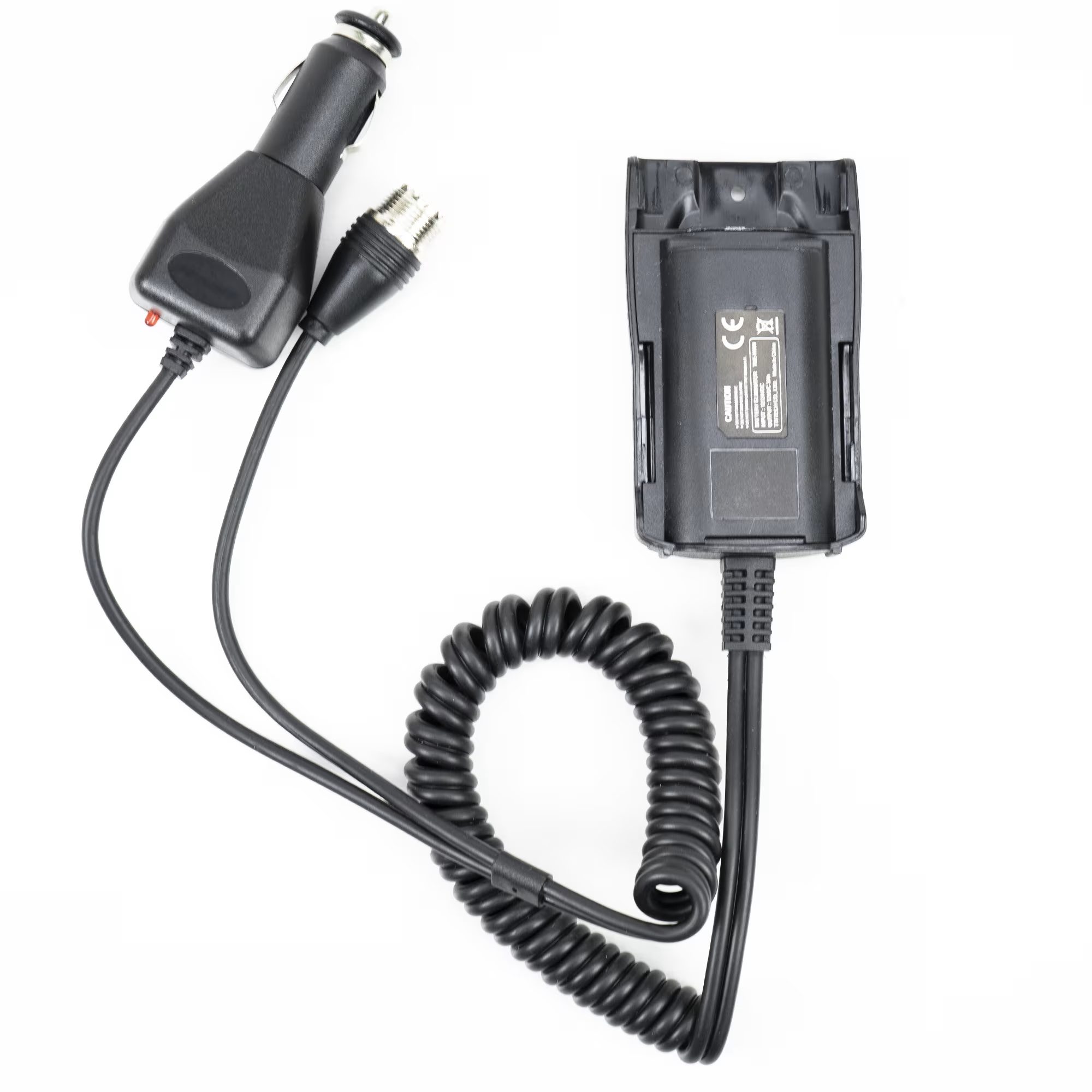

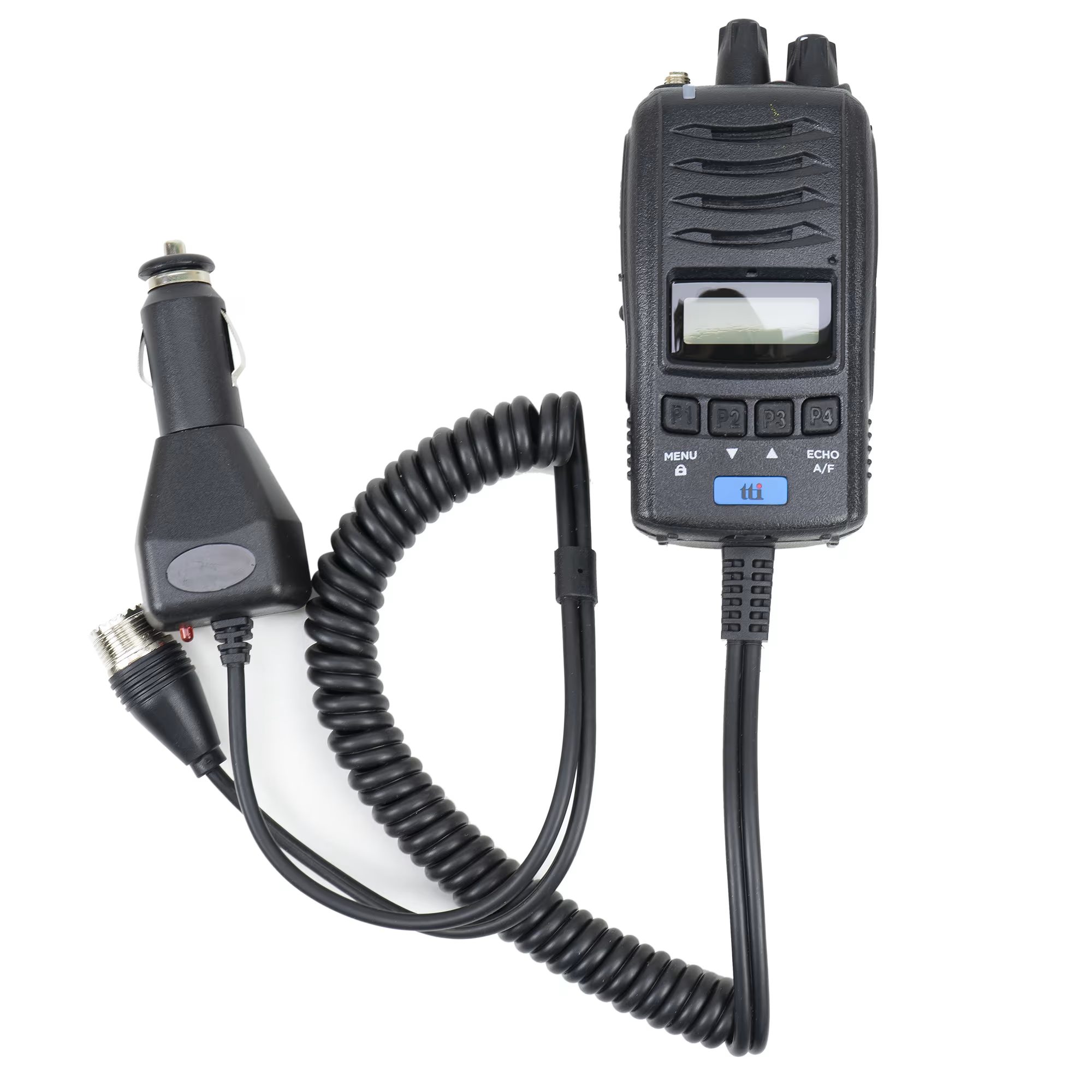

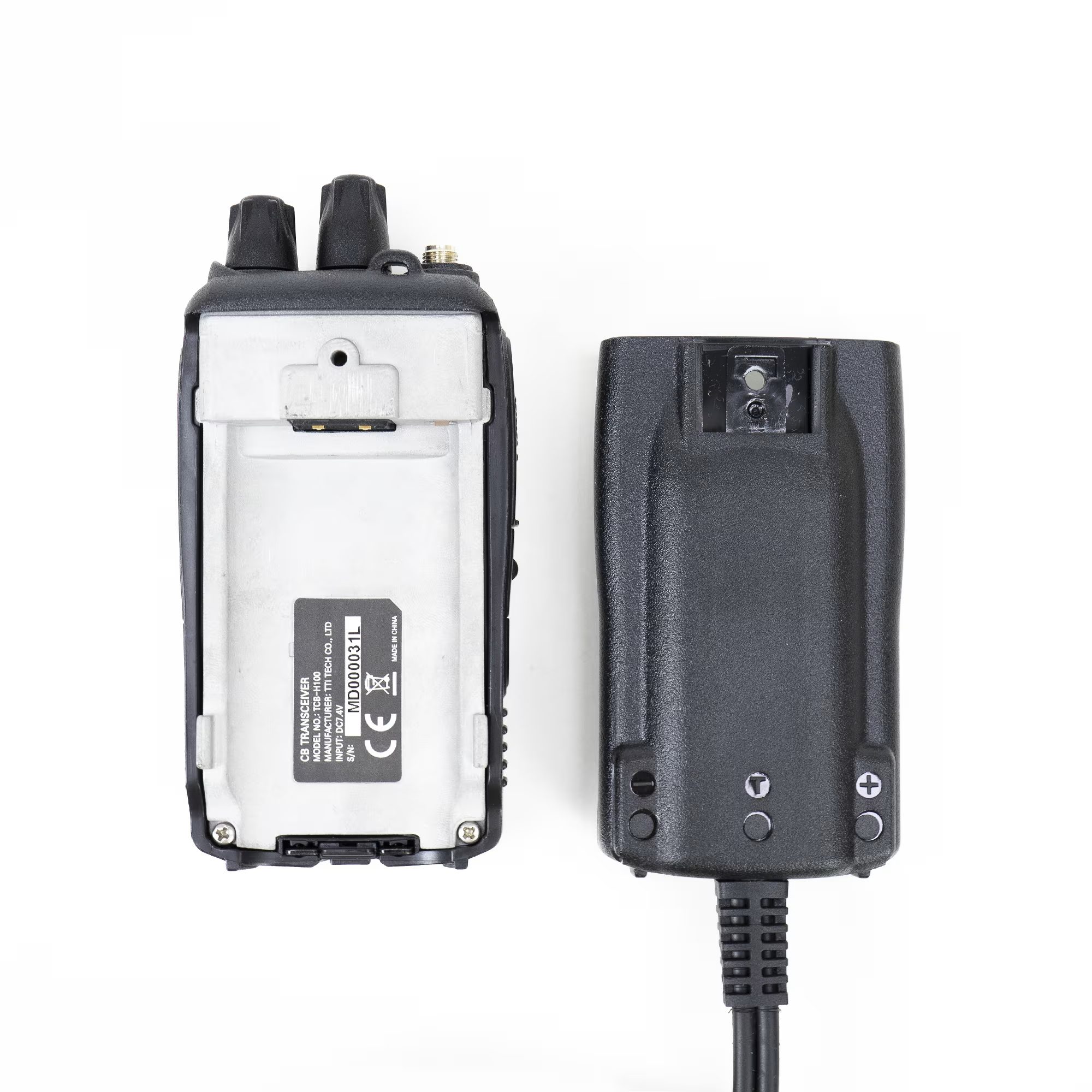

CB radio TTi TCB-H100E are dimensiunile de 57 x 35 x 120 mm și o greutate de 224 de grame. Carcasa compactă ocupă puțin spațiu în mașină și permite amplasarea aparatului într-un loc convenabil pentru operare. Stația se alimentează cu 12 sau 24 V prin adaptorul auto inclus, ceea ce permite utilizarea în autoturisme, microbuze și camioane cu un sistem electric adecvat.

Pentru acest model se poate achiziționa separat un kit TTi H100 care include o baterie litiu-ion cu o capacitate de 2600 mAh, un încărcător de birou, o antenă BNC și o clemă pentru centură. Aceste componente nu sunt incluse în pachetul TTI-PACK79.

CCB radio cu suprimare automată și manuală a zgomotului

TTi TCB-H100E oferă DSS — un sistem dinamic de suprimare a zgomotului, care reglează automat pragul de recepție a semnalului. Este disponibil și un squelch manual, prin care utilizatorul poate seta singur nivelul sub care zgomotul de fond să fie suprimat. Cele două opțiuni permit adaptarea setărilor la condițiile de recepție din momentul respectiv.

Funcția VOX permite transmiterea la detectarea vocii, fără a fi necesară apăsarea continuă a butonului PTT. Pentru o utilizare mai ușoară, au fost adăugate funcții precum scanarea canalelor, blocarea tastaturii, semnal sonor la apăsarea butoanelor și indicatorul de intensitate a semnalului.

Funcția „Roger Beep” emite un semnal sonor scurt la sfârșitul transmisiunii, iar funcția „Echo” adaugă un ecou la vocea transmisă. CB radio dispune, de asemenea, de acces rapid la canalele de urgență, de un indicator pentru baterie descărcată și de posibilitatea de a alege între putere mare și putere mică.

Prin intermediul meniului pot fi selectate 10 standarde europene: EC, EU, d, I1, I, UE, UK, PL, F și E. Înainte de utilizare, trebuie selectat standardul autorizat pentru țara în care se utilizează dispozitivul.

CCB radio cu antenă compactă PNI Extra 48 și bază magnetică

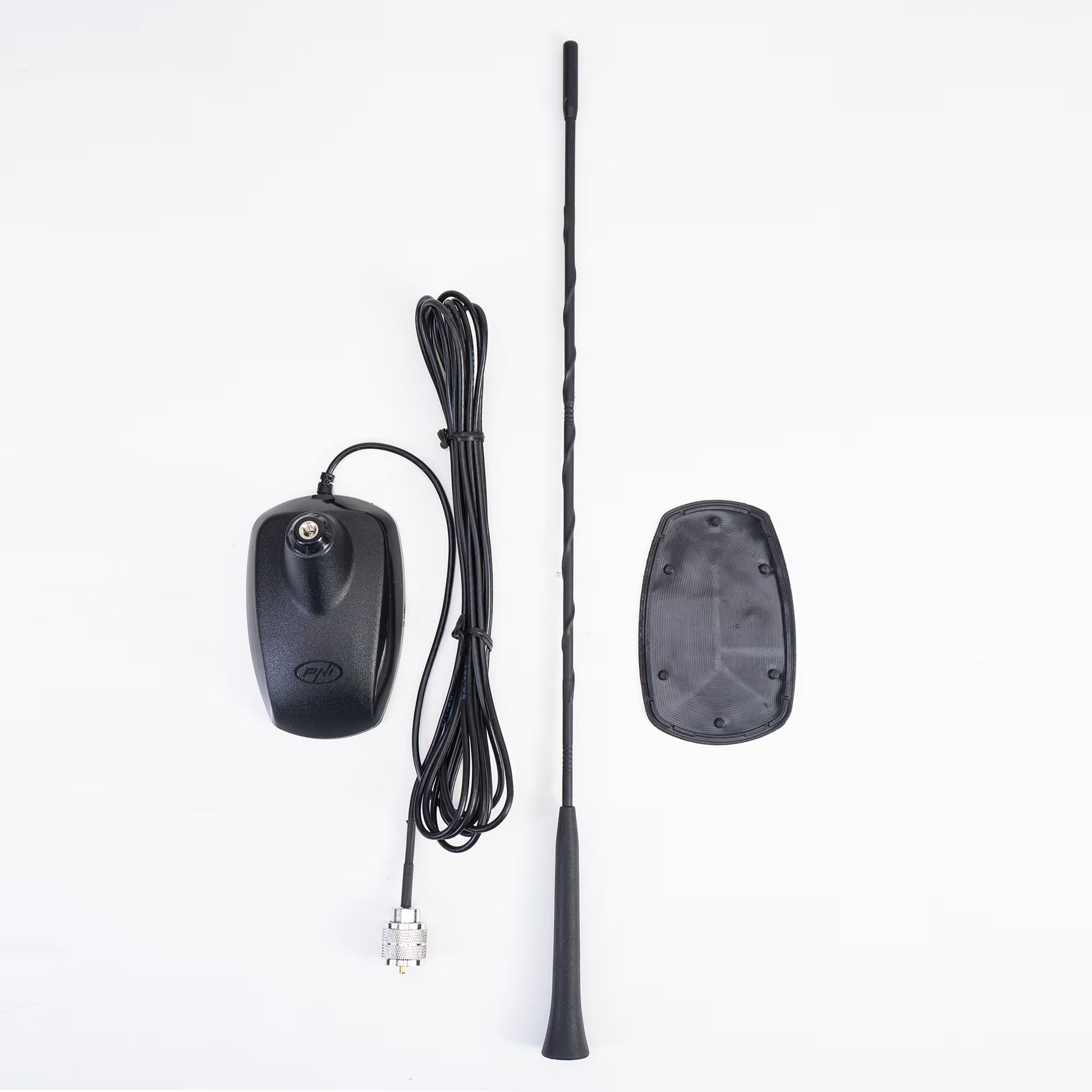

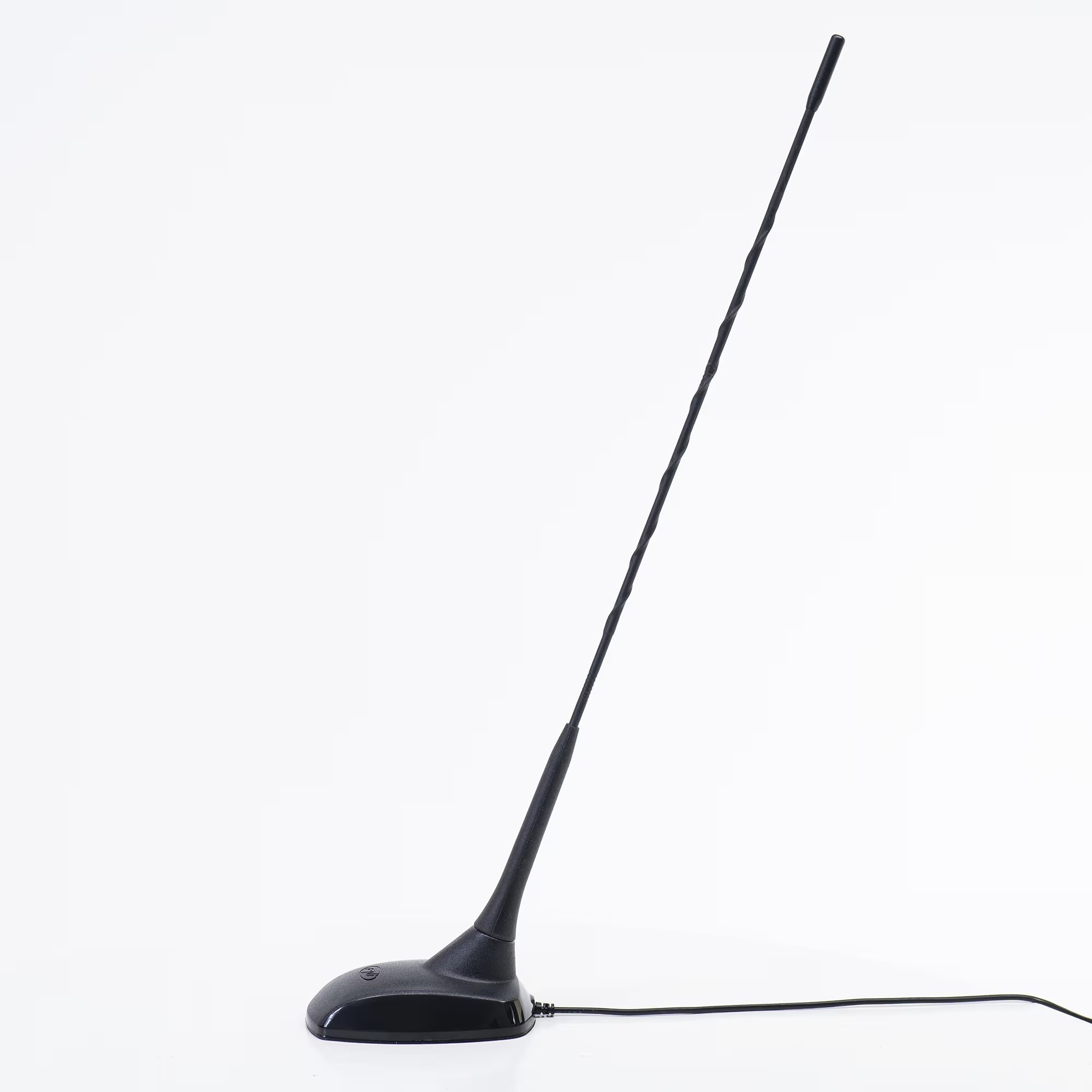

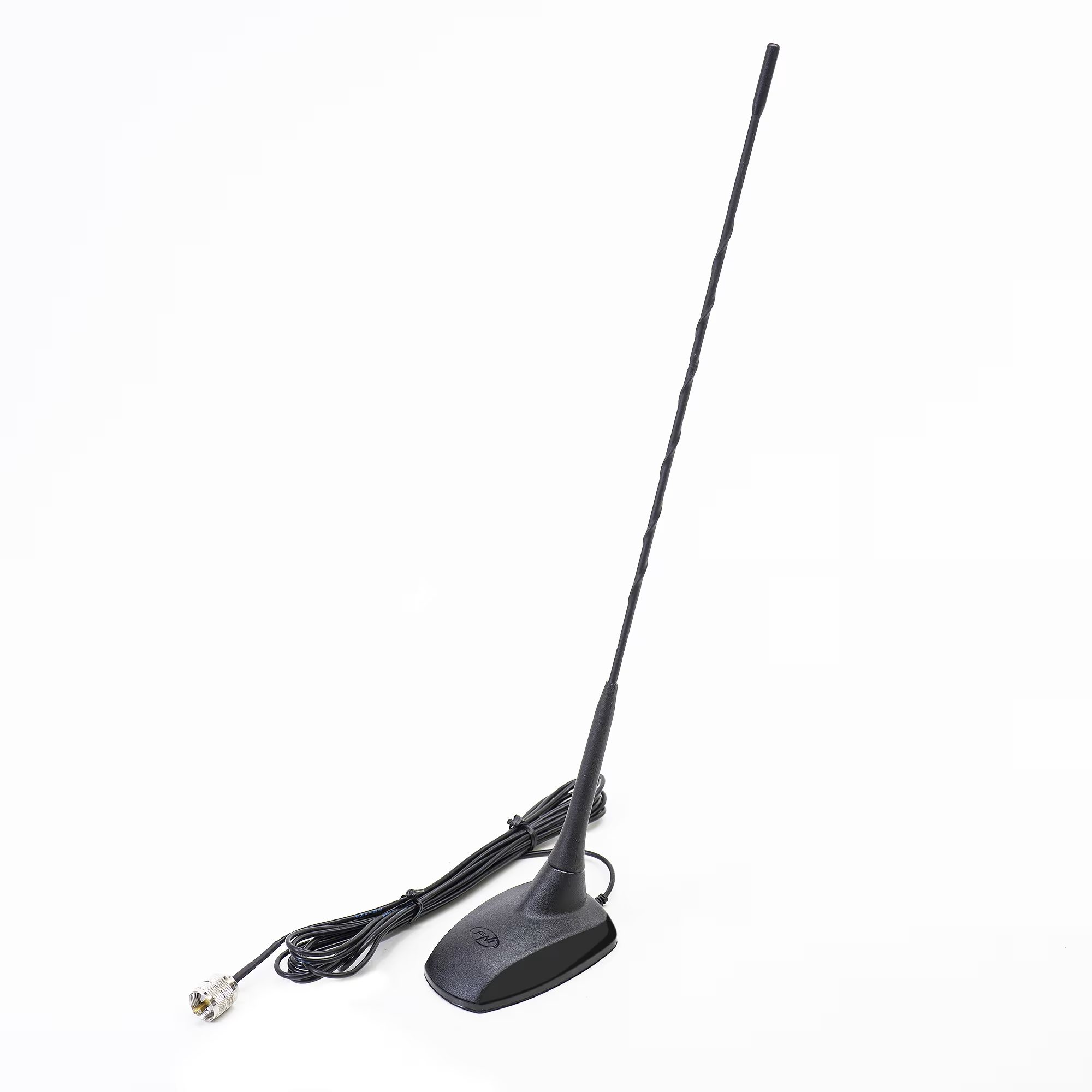

PNI Extra 48 funcționează în banda de frecvență 26–30 MHz și este destinată comunicațiilor CB. Înălțimea totală a acesteia, împreună cu baza magnetică, este de 45 cm, iar lungimea elementului de antenă este de 44 cm. Structura este realizată din fibră de sticlă, are o impedanță de 50 Ω și polarizare verticală.

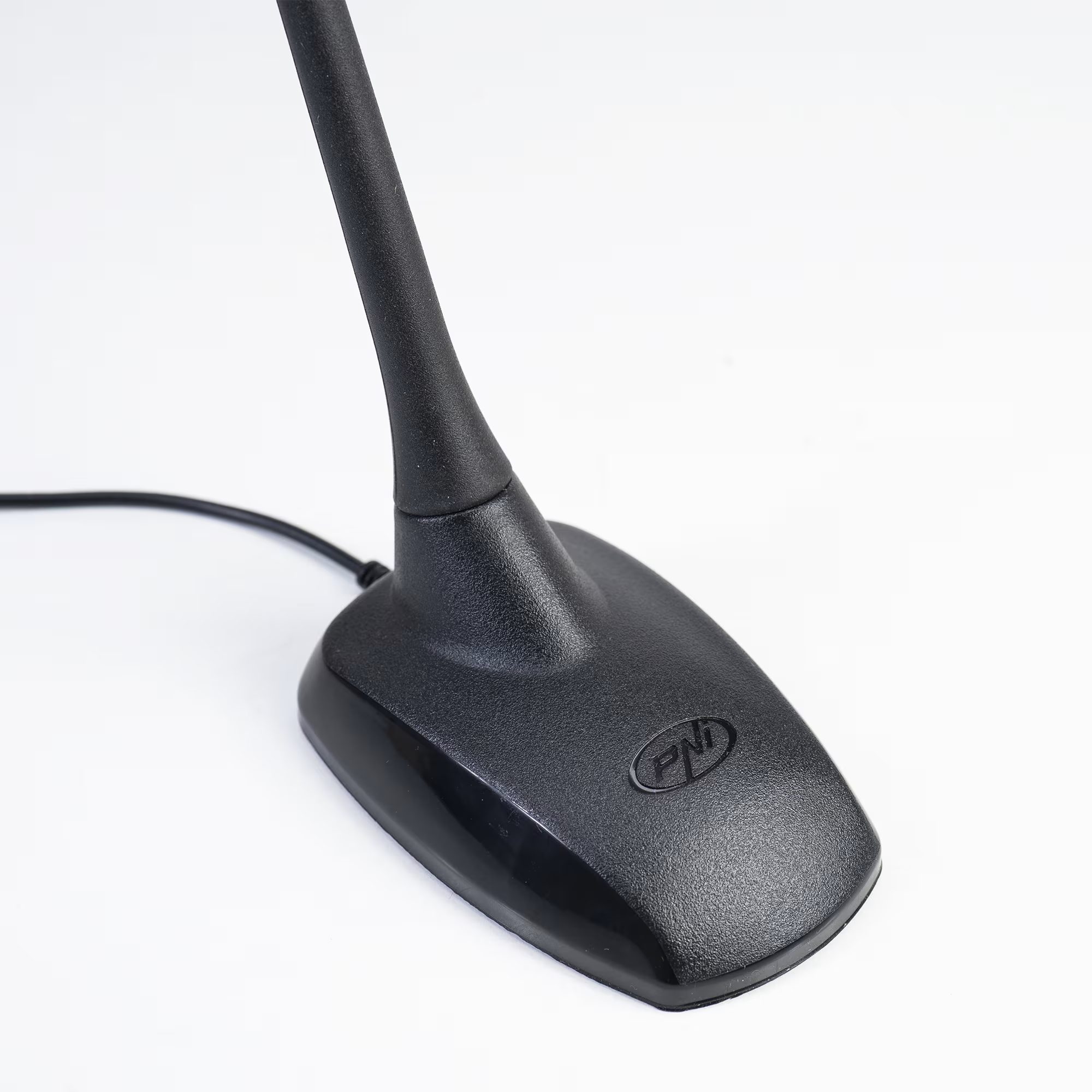

Puterea maximă aplicabilă este de 150 W, iar SWR-ul minim în centrul benzii de lucru este specificat ca fiind 1,0. Antena este prevăzută cu un cablu RG174 de 4 metri și un conector PL259. Baza magnetică are dimensiunile de 103 × 66 × 40 mm și permite montarea pe o suprafață metalică adecvată a autovehiculului.

Forma elementului de antenă a fost concepută pentru a reduce zgomotul provocat de fluxul de aer în timpul deplasării. Distanța de funcționare indicată în specificațiile tehnice este de până la 10 km, dar raza de acțiune reală depinde de relieful terenului, de obstacolele din jur, de interferențe, de montare și de calibrarea corectă a antenei.

CInstalarea și configurarea pentru CB radio în mașină

Așezați suportul magnetic pe o suprafață metalică curată și plană a mașinii. Trageți cablul astfel încât să nu fie strâns de uși, muchii ascuțite sau elemente mobile. Conectați conectorul la adaptorul stației și conectați alimentarea la sistemul de 12 sau 24 de volți al autovehiculului.

Pentru o funcționare fiabilă pentru CB radio, este important ca antena să fie montată pe o suprafață metalică adecvată și să fie reglată înainte de prima transmisie.

Înainte de prima transmisie, verificați SWR-ul și, dacă este necesar, calibrați antena conform manualului de utilizare al acesteia. Montarea incorectă sau o valoare ridicată a SWR-ului pot afecta calitatea comunicației și pot suprasolicita etapa de ieșire a emițătorului.

Nu utilizați dispozitivul pentru transmisie fără o antenă conectată. Înainte de utilizare, selectați standardul, canalul și setarea corespunzătoare pentru suprimarea zgomotului.

Caracteristici tehnice

TTi TCB-H100E:

• Tip: CB radio
• Canale: 40
• Gama de frecvențe: 26,56–28,00 MHz
• Modulație: AM/FM
• Putere de emisie: 4 W
• Selectare putere: High/Low
• Puterea difuzorului încorporat: 1 W
• Alimentare: 12/24 V prin adaptor
• Consum maxim: 1,6 A
• DSS — suprimare automată dinamică a zgomotului
• Squelch reglabil manual
• VOX — transmisie la detectarea vocii
• Scanare canale
• Roger Beep
• Echo
• Blocare tastatură
• Canale de urgență
• S-metru
• Conector cu două pini PNI-M
• Temperatură de funcționare: de la –26 °C la +80 °C
• Dimensiuni: 57 x 35 x 120 mm
• Greutate: 224 grame

PNI Extra 48:

• Gama de frecvențe de funcționare: 26–30 MHz
• Putere maximă aplicabilă: 150 W
• SWR minim în centrul benzii: 1,0
• Impedanță: 50 Ω
• Amplificare: peste 5 dBi
• Polarizare: verticală
• Material: fibră de sticlă
• Înălțime cu soclu: 45 cm
• Lungime cablu: 4 m
• Cablu: RG174
• Conector: PL259
• Greutate: 193 grame
• Dimensiuni: 450 × 103 × 66 mm
• Temperatură de funcționare: de la –26 °C la +80 °C.

Ce conține setul

• 1 x CB radio TTi TCB-H100E
• 1 x Antenă PNI Extra 48 cu bază magnetică
• 1 x Manual de utilizare

Manual de utilizare

Montați antena pe o suprafață metalică adecvată și conectați-o la stație înainte de a porni emițătorul. Conectați adaptorul la sursa de alimentare a autovehiculului, selectați standardul autorizat pentru țara respectivă și reglați canalul dorit. Verificați și calibrați antena înainte de a începe transmisia. Utilizați funcția DSS pentru suprimarea automată a zgomotului sau reglați manual funcția Squelch în funcție de condițiile de recepție.
